柏尔思参与佛山南园高新技术产业园改造项目，主要包括两处主入口大门的改造，以及一栋办公楼外立面的翻新。项目围绕建筑外观更新、构件尺寸适配及现场安装需求展开，涉及前期设计、工程测量、产品定制、生产加工和安装技术支持等环节。

结合现场结构特点，柏尔思采用定制铝板及木纹铝方通等产品，对入口大门和办公楼外立面进行更新，为园区建筑提供兼顾外观设计与实际使用需求的金属装饰方案。

项目时间：2025年

项目地点：广东佛山

核心产品：定制铝板、木纹铝方通、方形型材方通

应用场景：园区入口大门、办公楼建筑外立面

客户需求

本项目的主要需求集中在建筑外观改造、结构尺寸适配及项目协同三个方面。

入口大门更新

对园区南北入口大门进行改造，优化整体造型与视觉呈现，同时结合原有结构条件进行设计和尺寸调整。

办公楼外立面翻新

拆除原有外立面饰面，并采用定制铝板系统进行更新，使建筑外观与园区整体形象相协调。

定制加工与现场配合

针对曲面、转角及非标准尺寸部位，需要在前期测量基础上深化产品图纸，并协调材料选择、生产加工及现场安装工作。

项目全流程协同

客户希望由统一团队对接设计、测量、生产和安装技术支持，减少不同环节之间的信息衔接问题。

方案开发

一体化设计与交付

柏尔思根据项目需求开展前期方案设计及工程深化，并结合现场测量数据推进产品定制、生产加工和安装技术支持。通过统一协调各阶段工作，帮助项目团队明确产品尺寸、结构关系及安装要求。

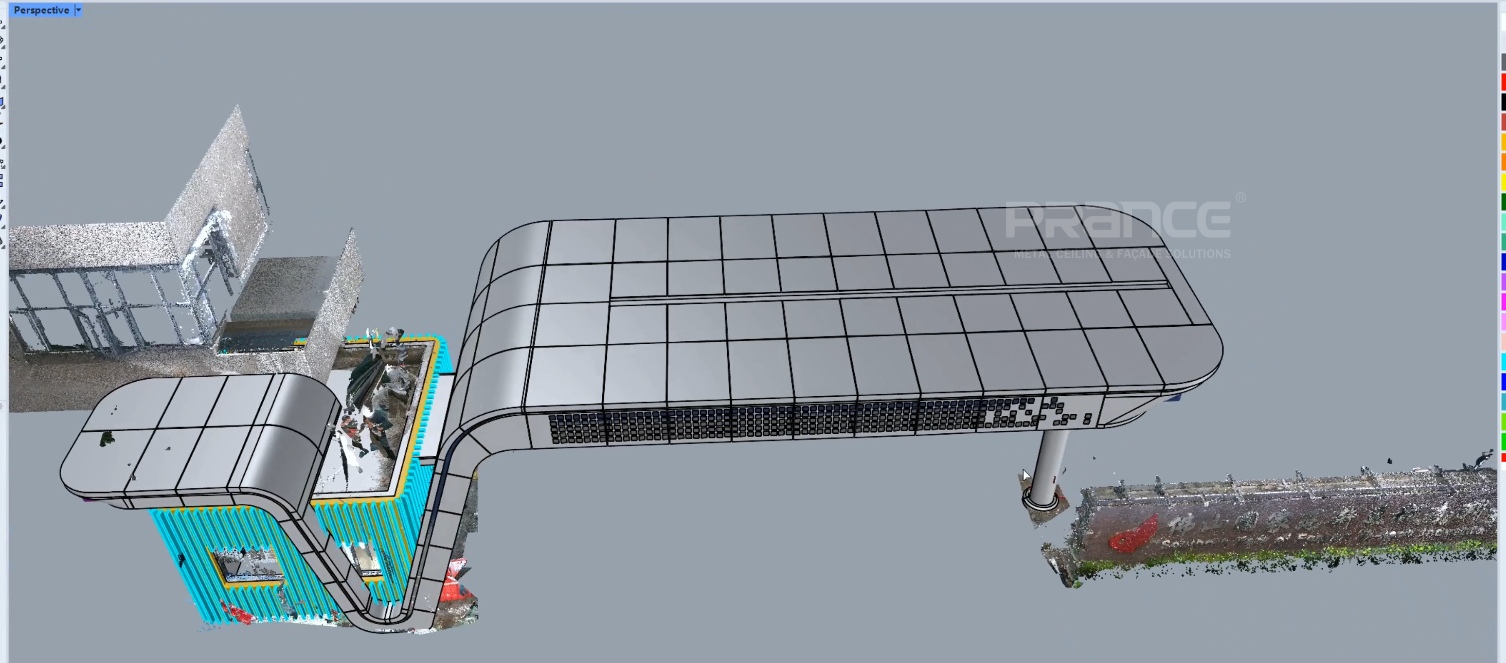

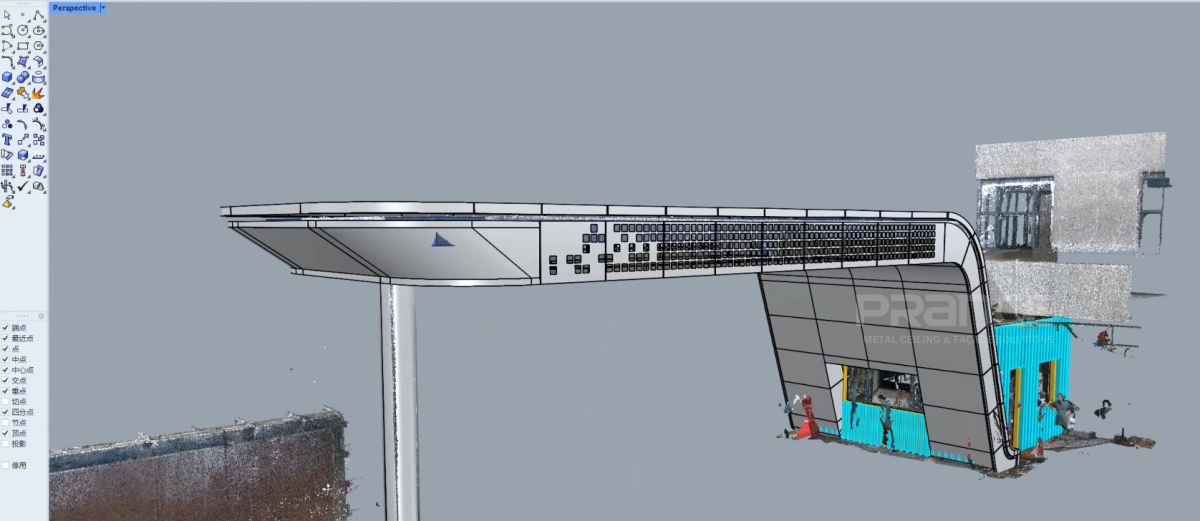

三维激光扫描与BIM建模

针对入口大门曲面、建筑转角及不规则结构，项目采用三维激光扫描获取现场尺寸数据，并通过BIM建模辅助分析实际结构与设计方案之间的关系。

扫描数据用于完善产品深化图纸，为定制铝板的尺寸、边缘及曲面加工提供参考，减少现场尺寸偏差带来的调整需求。

复杂结构定制加工

针对曲面、转角及非标准尺寸部位，柏尔思依据深化后的图纸开展铝板定制加工，使产品形状与现场结构相匹配。对于入口大门等具有特殊造型的部位，前期数据采集与图纸确认有助于提高产品加工和现场安装的衔接效率。

材料与表面效果选择

北门改造方案采用铝板搭配木纹铝方通，通过金属板材与木纹表面效果的组合，形成简洁的建筑入口视觉效果。

木纹饰面可根据项目设计需要选择相应的色调与纹理。具体产品配置、表面处理及结构做法，应以项目确认图纸和实际供货规格为准。

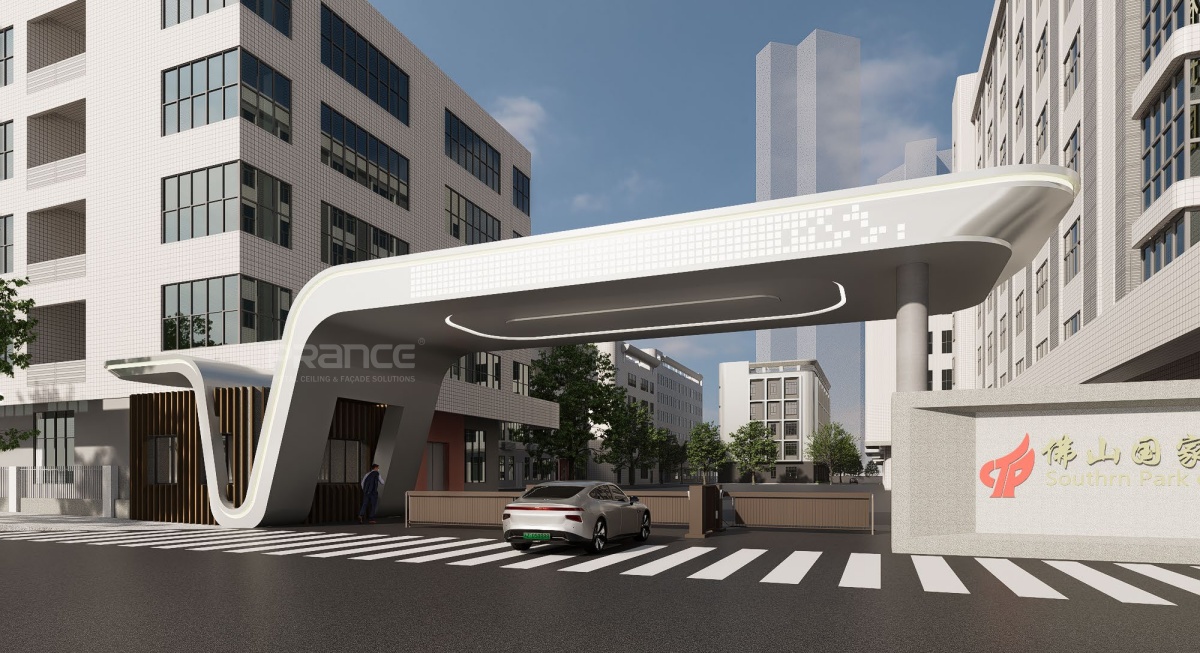

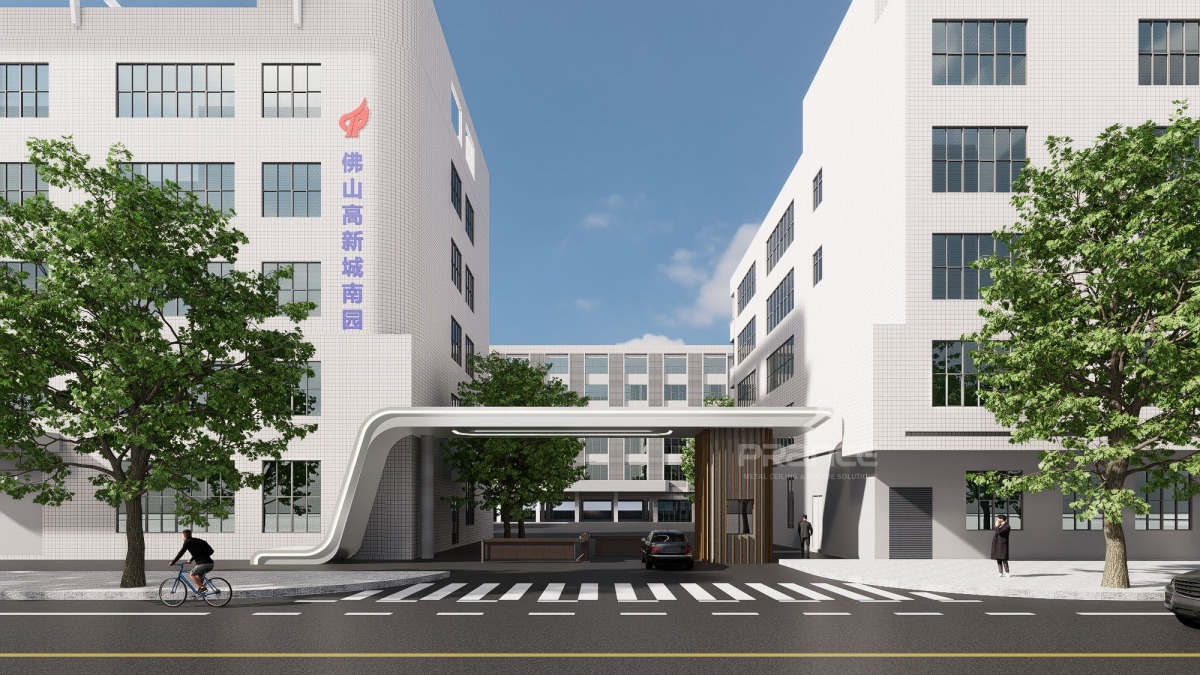

定稿方案

西门改造方案

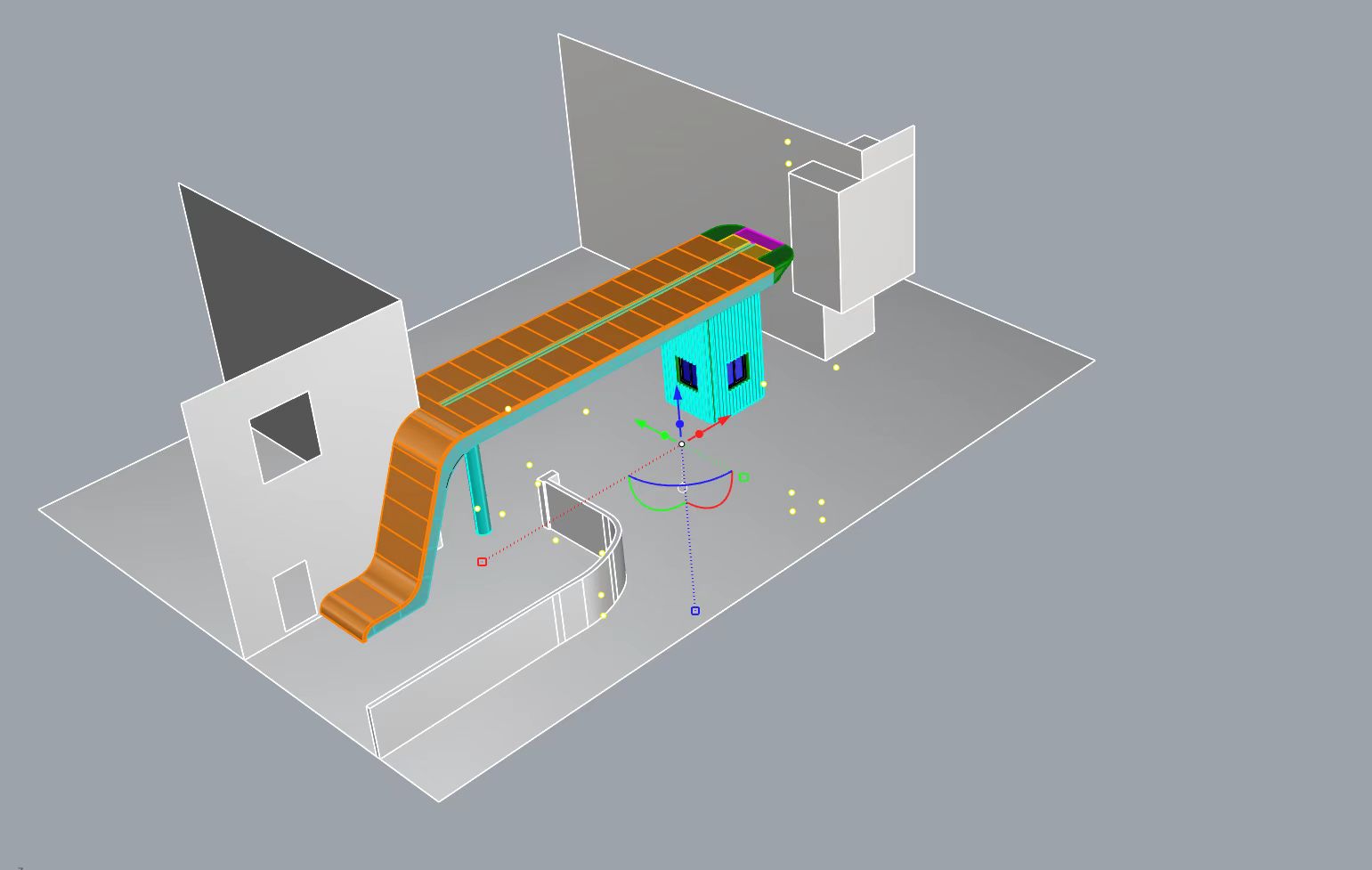

结构设计与工程深化

柏尔思根据西门的造型特点开展结构设计与工程深化，形成相应的结构框架方案，并结合项目要求进行相关结构计算，为后续产品加工与安装提供依据。

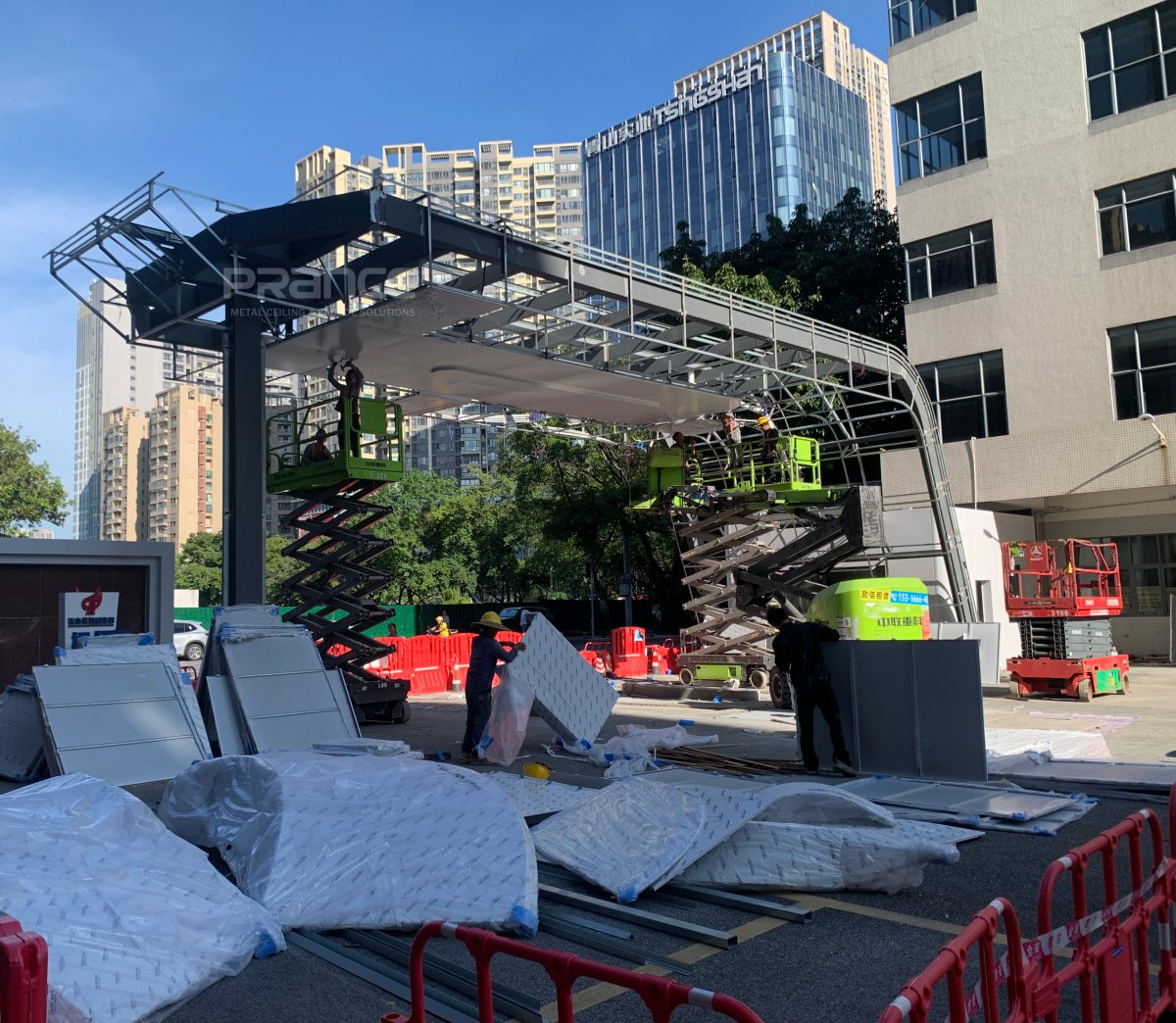

产品加工与安装支持

根据确认后的图纸开展产品加工，并提供安装图纸及现场技术指导，协助施工团队按照设计要求进行安装。

北门改造方案

入口造型与功能优化

北门改造重点在于更新入口整体视觉效果，并结合日常使用需求优化产品配置。方案采用定制铝板作为主要装饰材料，结合现场结构和户外使用条件进行设计。

铝板表面可根据设计需求选择相应的涂层与颜色。具体耐候表现、维护要求及使用条件应结合实际材料规格和项目环境确定。

定制加工与安装配合

依据三维扫描数据和深化图纸进行铝板定制加工，有助于提高产品与现场结构的尺寸适配程度，并减少现场二次调整的工作量。

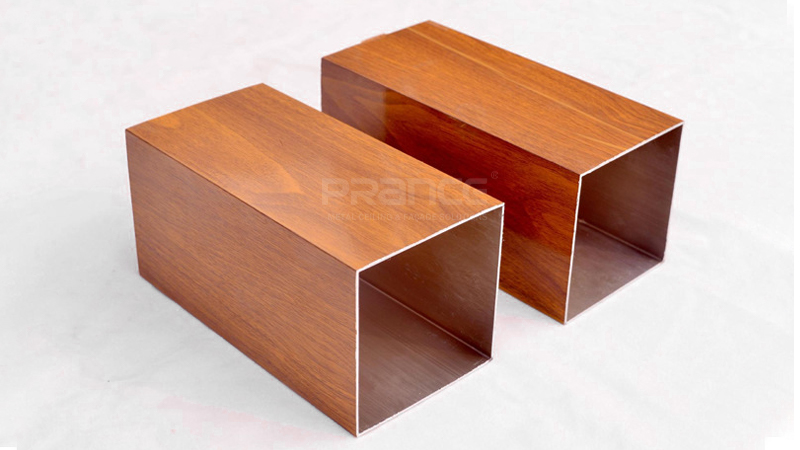

木纹铝方通组合设计

北门采用铝板与木纹铝方通相结合的设计方式，利用不同材料形态与表面效果的搭配，形成简洁、具有层次感的入口立面。

木纹铝方通可根据设计要求选择不同的色调与纹理。板材侧边的封闭方式及连接构造，应结合实际节点设计、安装要求和产品规格确定。

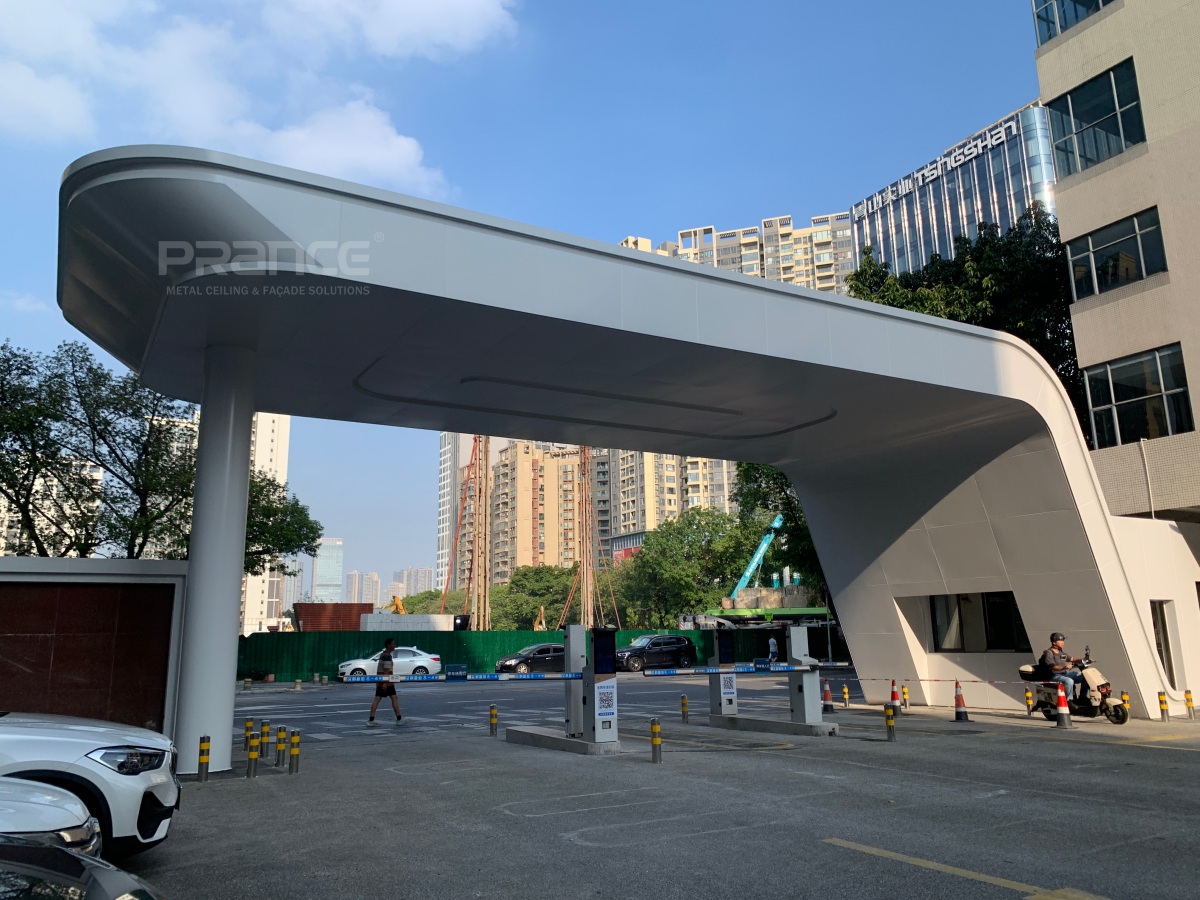

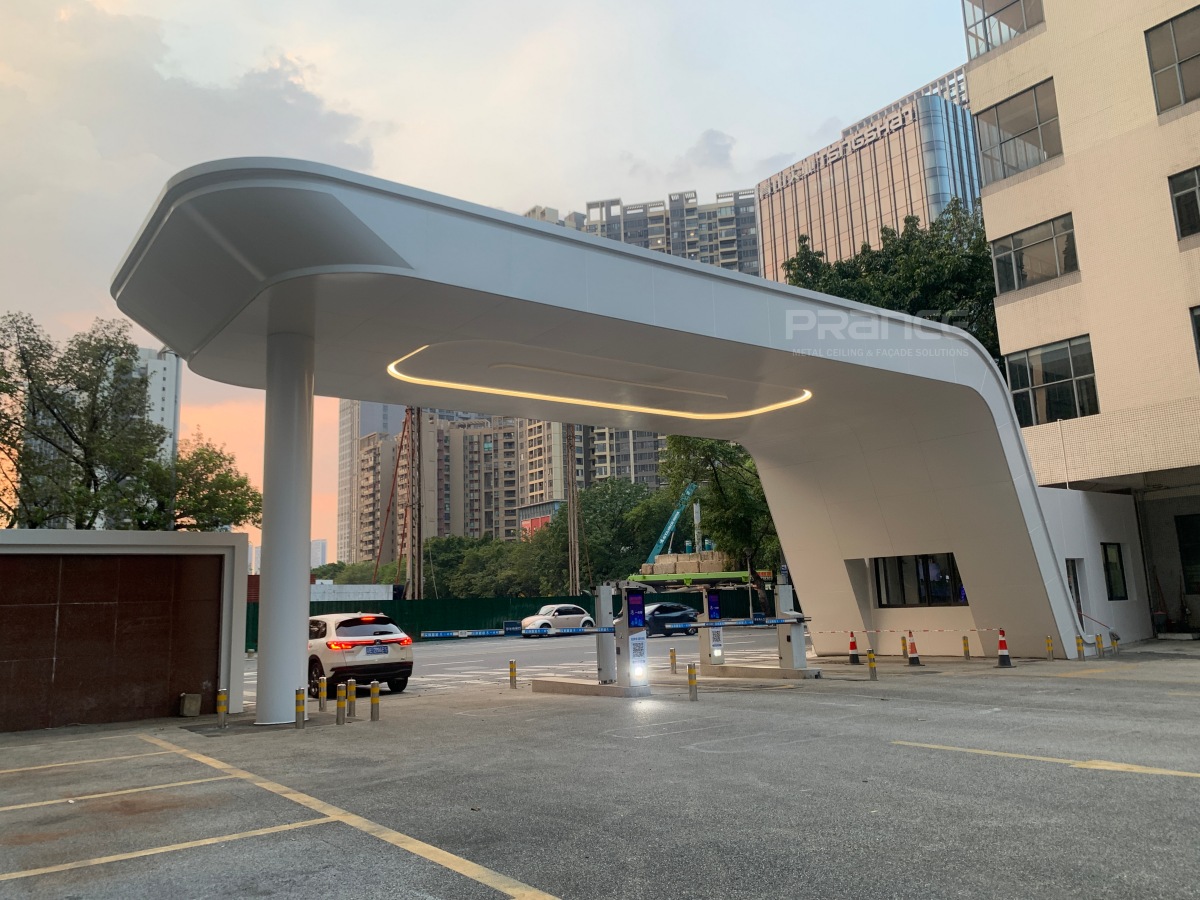

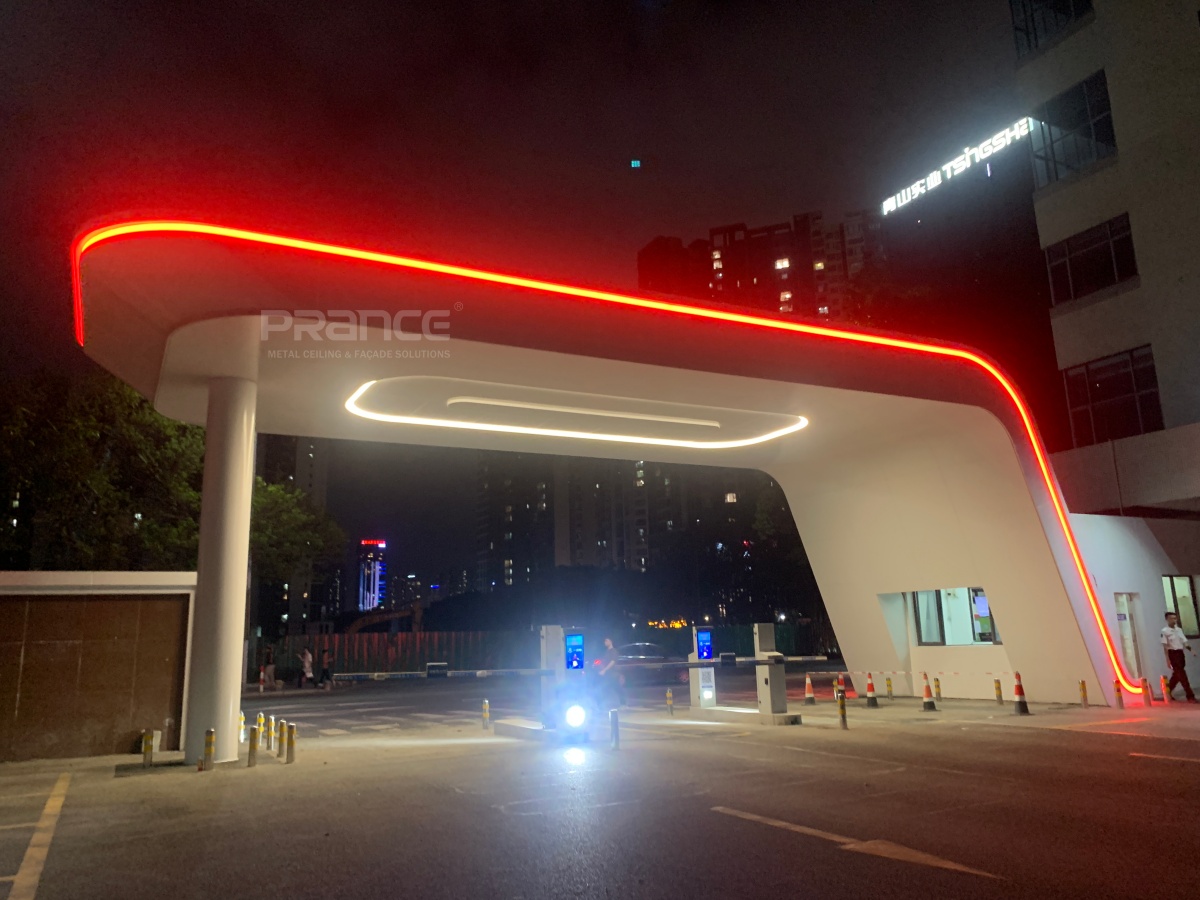

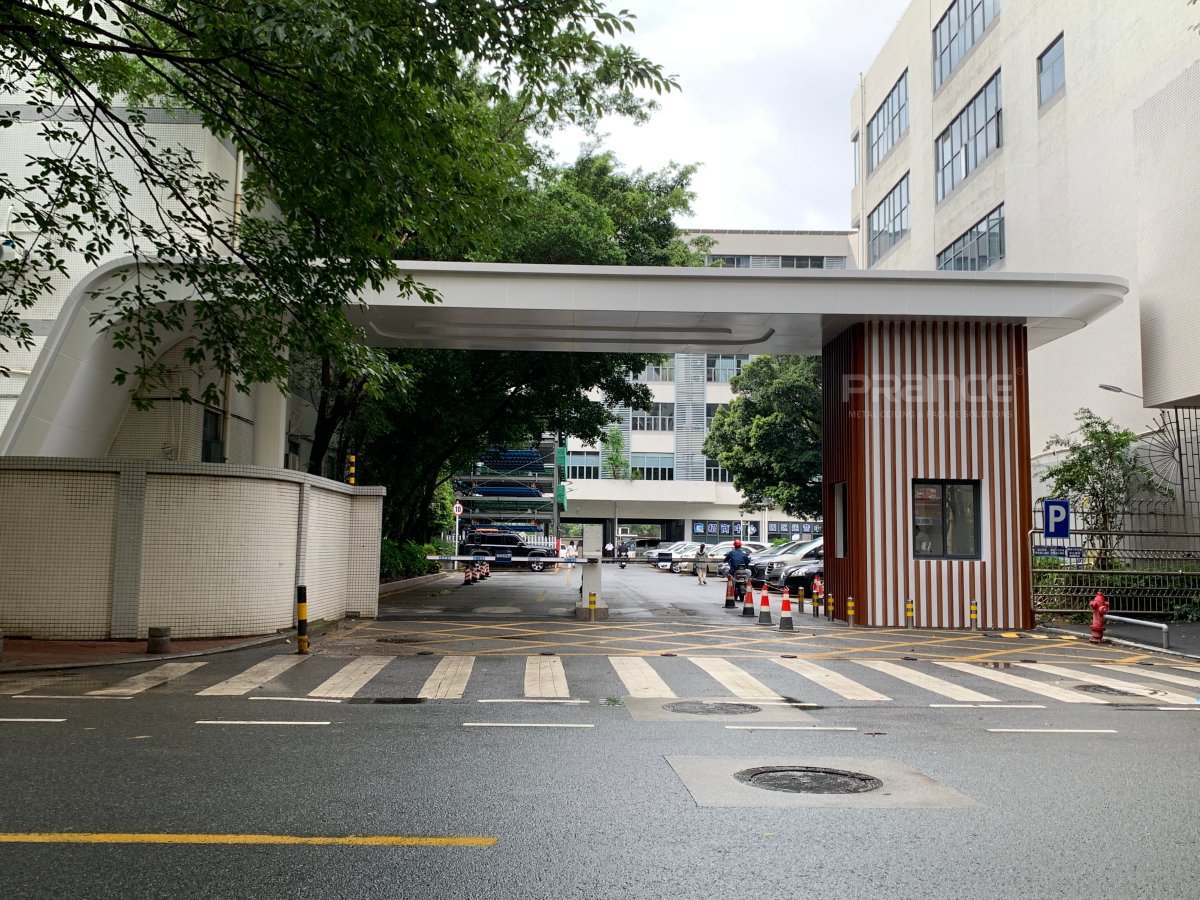

现场安装与改造效果

北门按照确认后的方案进行现场安装。通过铝板与木纹铝方通的组合，完成入口外观更新，并满足项目对日常通行和建筑形象的使用需求。

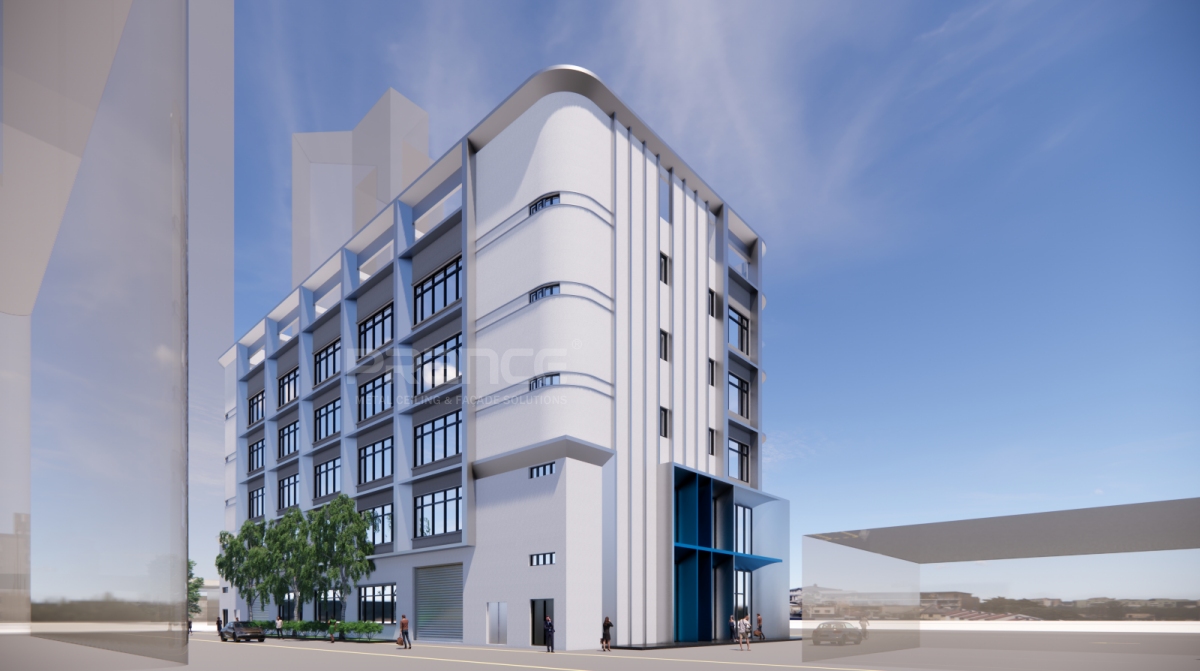

办公楼外立面改造方案

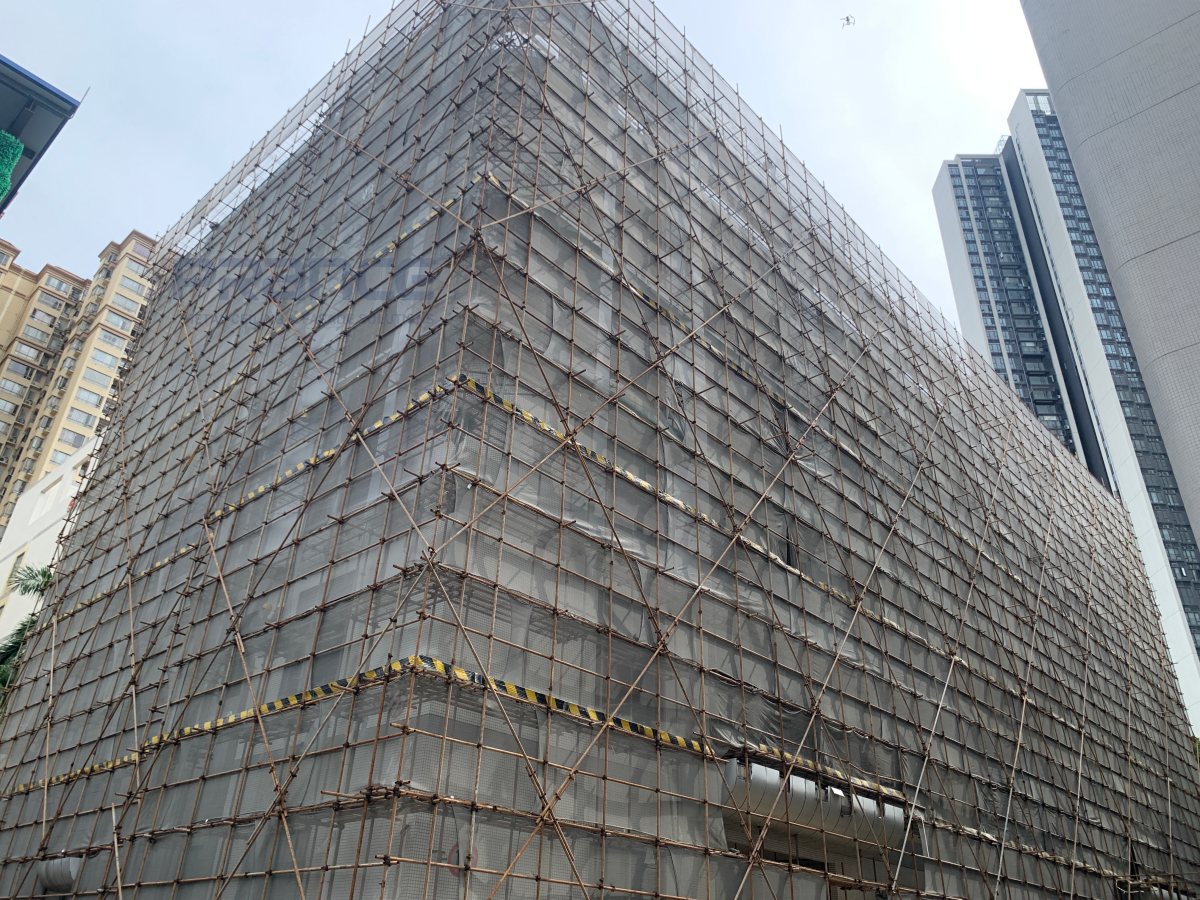

本项目还包括一栋办公楼外立面的整体翻新。施工过程中，原有外立面饰面被拆除，并替换为定制铝板系统。针对建筑转角、不规则表面及大面积立面，项目通过现场扫描、图纸深化和定制加工进行配合。

三维扫描在外立面工程中的应用

建筑转角精准测量

建筑转角及不规则表面通常需要结合实际结构进行尺寸复核。通过三维激光扫描获取现场数据，可为曲面铝板及转角部位的定制加工提供参考，帮助控制立面拼接关系和整体视觉效果。

大面积立面数据采集

办公楼外立面改造涉及较大范围的测量工作。三维扫描可辅助采集现场结构信息，减少部分人工测量工作，并为后续深化设计和产品加工提供数据基础。

现场作业与测量协同

对于部分高处或不易接近的位置，采用远距离扫描方式可减少人员反复攀爬和近距离测量的需求。实际施工仍需根据现场条件落实相应的安全措施。

设计与现场结构协调

扫描数据生成的数字模型可用于辅助核对设计方案与现场结构之间的关系。通过提前检查铝板尺寸、边缘及转角位置，有助于协调产品加工与现场安装。

减少材料调整与返工

依据现场测量数据进行产品深化和定制加工，有助于降低尺寸不匹配造成的材料调整及返工风险。具体效果与现场数据质量、图纸审核、加工精度和安装条件等因素有关。

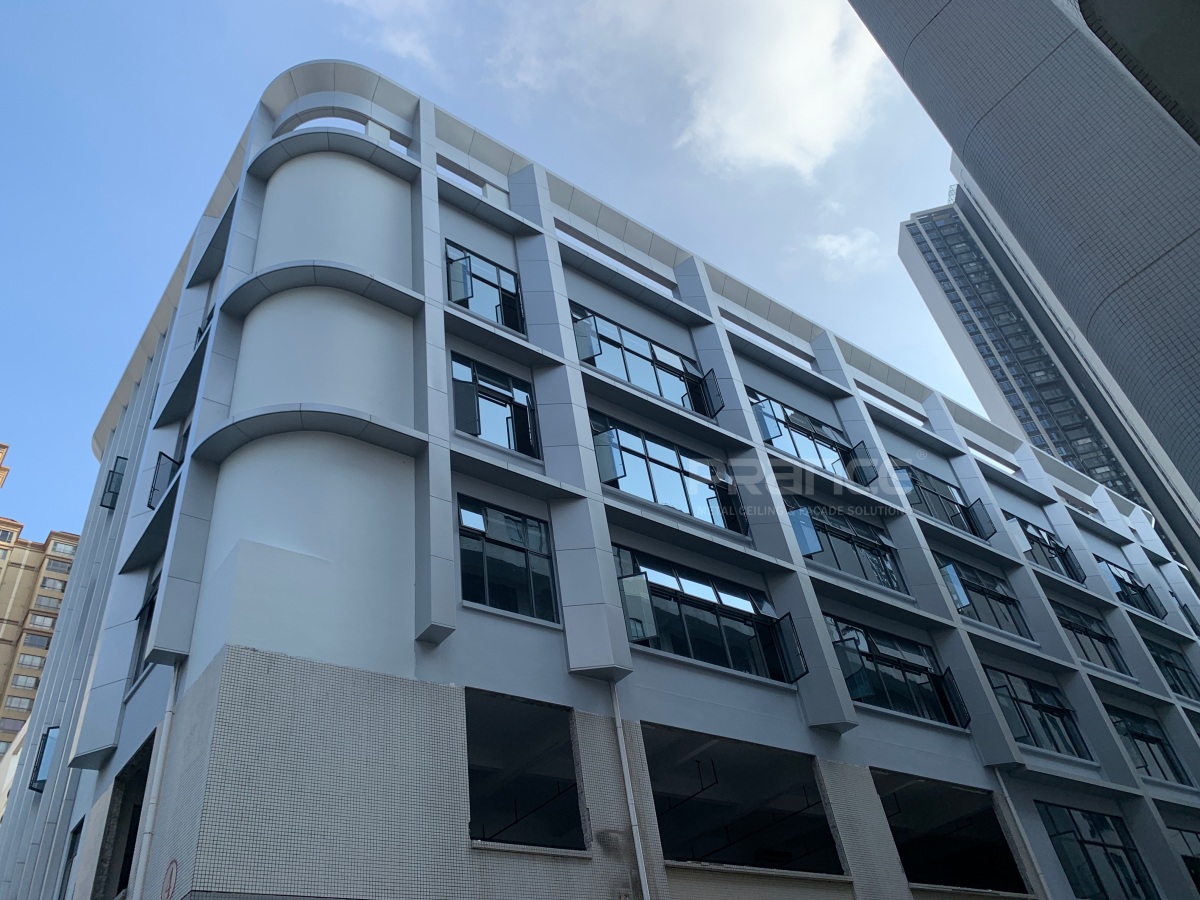

外立面现场安装与完成效果

在产品加工及图纸确认后，项目进入现场安装阶段。通过定制铝板系统对办公楼外立面进行更新，并结合现场结构完成相应的板块安装与节点衔接。

交付与服务

本项目涉及前期方案设计、三维激光扫描、BIM建模、产品图纸深化、材料选择、定制加工、生产制造及安装技术支持等工作。

柏尔思通过协调设计、生产和现场施工环节，为项目提供相应的金属外立面产品与技术配合。对于曲面结构、建筑转角及非标准尺寸部位，结合现场数据进行深化设计，有助于提升产品与建筑结构之间的适配程度。

项目主要应用产品包括定制铝板、木纹铝方通及方形型材方通，可用于园区入口大门、办公楼建筑外立面等建筑装饰场景。具体产品规格、表面处理、连接节点及交付要求，以双方确认的项目文件为准。

项目应用产品

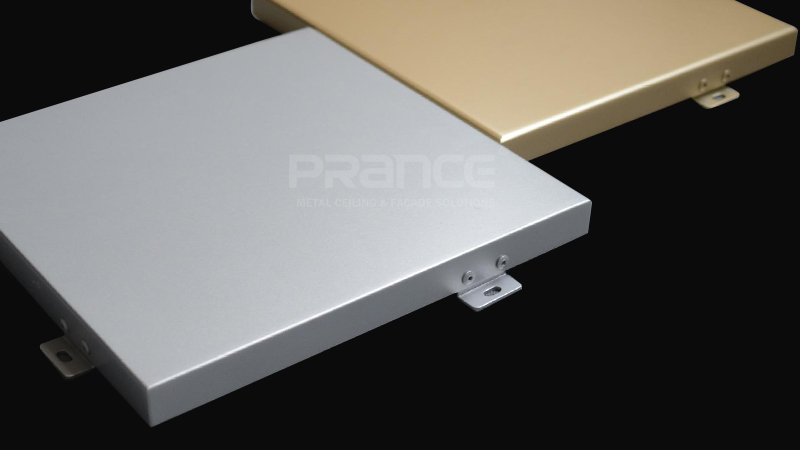

铝单板、铝方管
